понедельник, 28 сентября 2009 г.

Настройки тонирования. Revit 2010

На форуме Кирпичъ писал:

Эх, хорошо бы знать параметры тонирования этого домика (что на первой странице) Особенно интересен материал-металочерепица как он создавался?

(Речь шла вот об этой картинке)3D вид 2-2Вот настройки которые на мой взгляд повлияли на полученное изображение.

Начну по порядку:

1. Настройки тонирования

Render

2. Регулировка экспозиции

Eckspozicia

3. Параметры солнца

Solar

4. Настройка материала

Material_roof

5. Текстурка для выдавливания

Metal_cherep_blik

суббота, 5 сентября 2009 г.

Эскизный проект – часть 1

На просторах интернета часто возникают споры и баталии… что лучше, банан или апельсин!? И каждый пытается доказать что он прав! Вот и мои друзья-соратники воюют. Тема для спора: “В какой программе быстрее/проще, лучше/удобнее, создать сложное/красивое здание!?” Я тоже решил не оставаться в стороне и помочь им делом!
Лучше один раз увидеть чем, сто раз услышать! Попробую потихоньку, в несколько этапов, построить некий эскизный проект, похожий на всем известный “Парус”, он же Бурж Аль Араб (Burj Al Arab). Все свои шаги постараюсь зафиксировать в видеороликах.
Мне кажется этот труд не пропадет даром, может получится интересная серия микро-уроков. По сему кодовое название данной акции, будет “Эскизный проект”.

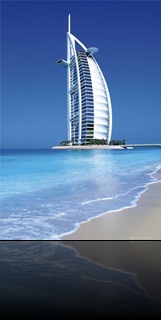

Если порыться в интернете можно найти кучу фоток и даже модель здания в формате SketchUP!
2389 Вот это богатство и используем в качестве задания.
Предлагаю начать со связей в виде ферм!? Почему с них? Ну, наверное это самый сложный элемент, для создания. По крайней мере, мне так кажется…
sviaz
Как будем делать!?
Можно конечно было бы просто создать одну такую связь а затем копируя, поворачивая и масштабируя сделать другие.
Но сразу получим проблему, с изменением масштаба, будут меняться сечения и расстояния между связями самой фермы… мне кажется это не совсем правильно.
Поэтому, предлагаю, сделать такую связь полностью параметрической! И помогут нам в этом “не легком деле”, новые Фри-Формы и Панели на основе образца!
У меня получилось четыре этапа:
Из-за “технических” ограничений, ролики будут нарезаны частями, не больше 5 минут.







Приятного просмотра!

среда, 2 сентября 2009 г.

А вы умеете вязать!? Revit 2010 – панели на основе образца

elena-marhi постоянный поставщик интересных вопросов, на форуме спрашивала:

Вот другая задача. Попробовала создать змейку, напомнающую пример David Light (рис 1). Но он делал навесными стенами. Прилагаю эскиз (рис 2) на основе панели образца и свои попытки сделать форму. Но! Параметризовать не получается даже плоскую змейку, в ней все дело, испробовала много всего, но сплайн (в проекции дуга) не изменяется правильно, я не могу поймать точку на сплайне. Я думаю, если сделать рис 3, то рис 4 из нее получится (см урок по новым формам от Borissofff). С горя приложила файл, гда змейка параметрическая, но ее выпирает из ячейки, так как опирается она не на те точки (файл 5). Спасибо!

рис 11-навесная стена David Light

Попробую не вдаваясь в заумные рассуждения создать что то такое же!

Petlia_1 Petlia_2

Фильм в двух частях, в первой части создаем каркас из точек и опорных линий, а во второй создаем петельки. Приятного просмотра!

Фильм первый

Фильм второй

По поводу видео! Если вдруг у кого оно "не помещается в экран", перед тем как нажать на кнопку Play уменьшите изображение средствами вашего браузера! (В Мозиле и Хроме это "Ctrl минус")
