Краткое руководство к редактору штриховок - Hatch22

На форуме Небойша дал ссылку на интересный плагин к Revit Hatch22 настоящий Редактор штриховок!
  • Качаем файл плагина (архив каждый год ссылки меняются, но найти не трудно раздел "Installation")
  • Распаковываем как написано в инструкции:
Общие - "application data"
  • For Windows XP - C:\Documents and Settings\All Users\Application Data\Autodesk\Revit\Addins\2011\
  • For Vista/Windows 7 - C:\ProgramData\Autodesk\Revit\Addins\2011\
Пользователь - "application data"
  • For Windows XP - C:\Documents and Settings\<user>\Application Data\Autodesk\Revit\Addins\2011\
  • For Vista/Windows 7 - C:\Users\<user>\AppData\Roaming\Autodesk\Revit\Addins\2011\
  • Перезапускаем Revit, создаем новый проект, можно без шаблона.
  • В Надстройках находим mertens3D – Hatch22 - 2012
  • 01
  • В открывшемся окне нажмем на кнопку Make Subcategories (1) и сгенерируем 4 новых типа линий. Получим отчет
hatch22
Line Styles Created: 4
Line Styles Already Existing: 0
  • Закроем окно Done (2).
Краткое описание получившихся типов линий:
    • "hatch22 - Boundary" – Граница будущей штриховки. Которая должна быть прямоугольной с размерами в районе 8 дюймов (20 см хотя у меня получались образцы с размерами в 1м, на трехметровую длину уже выдается ошибка)
    • "hatch22 - Continuous" – Бесконечные линии, прошивающие штриховку насквозь.
    • "hatch22 - Dashed" – Штрихи, повторяющиеся отрезки. Дуги и окружности нужно тоже рисовать отрезками.
    • "hatch22 - Dot" - Точки. Нарисуйте небольшую окружность для генерации точки в нужном месте штриховки.
Создайте прямоугольник с помощью Аннотационных - Линий детализации - hatch22 – Boundary границу повторяющегося участка/образца штриховки.
Используйте остальные типы линий для создания образца штриховки.
Снова запустите из Надстроек - mertens3D – Hatch22 – 2012

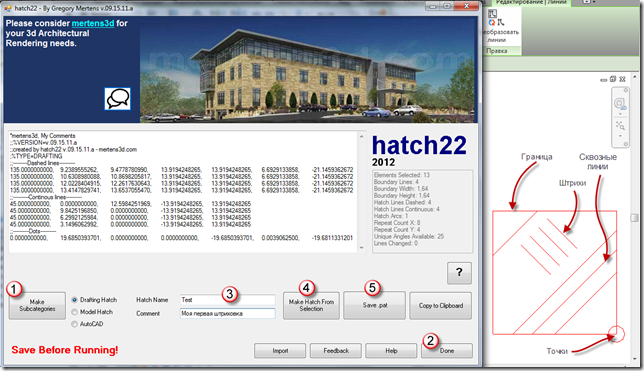

02
Разместите окно (можно временно свернуть его) так что бы можно было выбрать все линии созданные нами для образца.
После того как линии выбраны, перейдите в окно Hatch22. Задайте имя будущей штриховки и небольшой комментарий к ней Hatch Name & Comment (3).
Добавьте выбранные линии в “код” штриховки – Make Hatch From Selection (4)
Сохраните штриховку на жесткий диск Save .pat (5).

Дальше все как обычно: см. Штриховки в Revit
03
з.ы. Если вам нужны криволинейные линии рисуйте их короткими, прямыми штрихами. Возможно для некоторых штрихов программе не понравится угол, согласитесь с тем, что линии будут повернуты. После вернитесь к вашему образцу и Обрежьте/удлините отрезки так, что бы не было зазоров, дальше по описанной схеме.
