понедельник, 26 ноября 2012 г.

Пузырьки и соты в Revit




Попытка создать панель на манер Национального водного центра (Водный куб).

Панели из "Водного куба" представляют собой две мембраны зажатые по краям, а внутри между мембранами избыточное давление.
Получается такой вот хитрый пузырь.

К сожалению у меня не получилось полностью повторить такую панель, при попытке создания панели с большим чем четыре стороны, у меня не вышло корректно создать требуемую поверхность ... панель начинает выпучивать или появляются непонятные плоские элементы.

Но то что получилось выглядит неплохо, хоть и не похоже, поэтому выкладываю в лабораторию. Думаю нужно еще экспериментировать. Может быть у кого то есть идеи как эту проблему обойти?

Скачать панель

суббота, 24 ноября 2012 г.

Всё ещё чертите в AutoCAD?

Дмитрий Чубрик и компания Инфарс, разработали оригинальный учебный курс
по Autodesk Revit Architecture:

Оформление рабочей документации архитектурного раздела в Autodesk Revit Architecture + «Комплект адаптации Revit «Оформление АР»


Посмотреть подробную программу обучения, узнать даты ближайших курсов, а также записаться на обучение можно по ссылке.

пятница, 23 ноября 2012 г.

САПРяжение 2012 - УФА - ЧЕЛЯБИНСК

САПРяжение 2012 года завершились! В этот финальный заезд были САПРяжены еще два города: Уфа и Челябинск! Фото-отчеты с мероприятия:

Уфа



Челябинск




  • Несколько слов про то как все было в Уфе


пятница, 16 ноября 2012 г.

Revit 2013 - заметки на полях

В процессе работы, часто не обращаешь внимание на мелочи...
И они потом успешно забываются!
Хочу поделиться своими заметками, которые всё же успел отметить и зафиксировать:
  1. Отметки на планах - Если для помещения применена Цветовая схема и пол этого помещения ниже отметки Уровня, Отметка не хочет устанавливаться. Нужно отключать цветовую схему, поставьте отметку и снова включите цветовую схему.

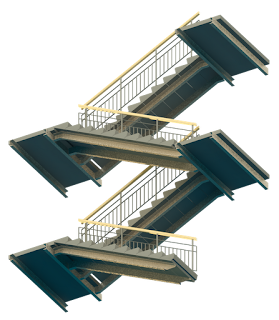

  2. Новые лестницы - Если выбрать лестницу/ступени и скопировать их в другое место, стрелка направления подъема не копируется. Необходимо при копировании выбирать сразу и лестницу, и стрелку. А можно выбрать стрелку с текстом и сказать создать аналог, после чего указать лестницу без стрелки. Или найти в меню Анотации - Обозначение - Траектории лестницы.
  3. Новые лестницы - Теперь корректно отображаются на фрагментах планов, но только если показаны на фрагменте полностью. (Старые лестницы, на фрагменте, всё равно рассекаются по настройкам сечения для всего плана)
  4. Новые лестницы - Нельзя поставить отметку на площадку многоэтажные-лестницы на аксонометрии (См. картинку ниже)
  5. Вставка DWG - В окне выбора файлов есть интересная галочка! (См. картинку ниже) "Исправить линии немного отклонившиеся от оси" - сколько вставлял файлов, и только недавно заметил! Удобно для "кривых" подложек!?
  6. Ограждения - При создании ограждений, на пандусе ограждение повернуто в противоположную сторону, нежели на лестницах или просто обычных ограждениях.
  7. Новые лестницы - Перепутаны Названия категорий (См. картинку ниже)
  8. Фаска для стен - При создании фаски между стенами разворот слоев зависит от последовательности выбора элементов стен. (См. картинку ниже)
  9. Балки - Например стропила, секутся/режутся на видах планов, только если подрезаны. Если балка без подрезки, она показывается полностью.

среда, 14 ноября 2012 г.

RAC - Шаблон проекта - Revit 2013 (v.1)

    Немного подправив пятый вариант шаблона для 2012 версии программы, представляем новый шаблон для Revit 2013.
    В этой версии добавлены несколько типоразмеров, ограждений и лестниц, с учетом новых возможностей программы.
   Можно скачать отдельно только лестницы. и ограждения.







В данный момент все устаревшие версии шаблонов можно скачать тут:

вторник, 13 ноября 2012 г.

Revit 2012 - Русские библиотеки - ДВЕРИ


Понемногу начинает складываться библиотека семейств, о которой мы так много говорили!!!
Дошла очередь и до Дверей (Revit 2012)!
Скоро и Окна должны подоспеть!

понедельник, 12 ноября 2012 г.

Autodesk Revit LT - нужен?

Интересная статья про Autodesk Revit LT
Поможет ли такой Revit внедрению BIM в СНГ?
Прочитать статью можно на  isicad.ru
Автор Владимир Талапов
Autodesk Revit LT – младший брат Autodesk Revit.
Ниже приведена сравнительная таблица основного инструментария этих двух программ, предоставленная компанией Autodesk. Она достаточно хорошо характеризует представление специалистов Autodesk о том, какой должна быть массовая программа для проектировщиков среднего звена (архитекторов и конструкторов), работающих по технологии BIM.

вторник, 6 ноября 2012 г.

AUR-2012

Появилось много роликов с Московского AUR-2012!!!

Моя презентация по мотивам урока про Каркасно-панельные дома:


А тут мы с Ильей рассказываем про шаблоны из Нашей библиотеки:


А здесь Никита и Дима повествуют про семейства окон и дверей:


Плейлист презентаций с мероприятия, тема всё про REVIT :
В данный момент все устаревшие версии шаблонов можно скачать тут:

пятница, 2 ноября 2012 г.

Екатеринбург и Омск - САПРяжены

Еще два города САПРяжены!


(Меня там не было, так что рассказать ничего не смогу...)
Вот есть "отчеты" очевидцев revitbeh.blogspot.ru и revitilution.blogspot.ru
И конечно, можно посмотреть официальные фотки с места событий:

30.10.2012 Екатеринбург



01.11.2012 Омск



среда, 24 октября 2012 г.

Revit и уклоны на пандусах


На протяжении многих версий, в Revit существует такая фишка - для видов в плане, на Пандусах невозможно автоматически показать стрелку и как это не странно поставить метку уклона тоже!
При этом, на 3D виде, проставить уклон всё же получается!?

Неудобно... мягко говоря!?

Оказывается, всё же можно обмануть программу:
  • Поставьте Метку уклона (Лента - Аннотации - Размер - Уклон в точке) рядом с пандусом, на любую плоскую конструкцию
  • После чего скопируйте (Лента - Изменить - Редактировать - Копировать) метку на пандус.
  • Теперь скопированную метку, можно перетаскивать по пандусу, менять длину или даже перемещать на другие аппарели!
Подробности в кино:



p.s. Если отметку ставить на плоскость, находящуюся на другом уровне, отличном от основания пандуса, то метку уклона можно не копировать! А просто перетащить!
Спасибо Илье Глуханюк, заметил разницу!

среда, 10 октября 2012 г.

Вебинар от Дмитрия Чубрика - Revit - Каталог типоразмеров




Очередная порция видео, на волнующую тему!

Плейлист из пяти короткометражек, краткое содержание:
  1. Общие принципы создания каталога типоразмеров
  2. Создание простого каталога типоразмеров
  3. "Ускорители" при работе с каталогом типоразмеров
  4. Создание большого каталога типоразмеров для колонны по ГОСТ 26020-83
  5. Ответы на вопросы слушателей вебинара

пятница, 5 октября 2012 г.

вторник, 25 сентября 2012 г.

Revit - Видео канал Дмитрия Русина

Незаслуженно мало просмотров видеороликов посвященных Revit, на видео-канале Дмитрия Русина (Поинт)

Плейлист с канала, приятного просмотра:

среда, 19 сентября 2012 г.

Revit - Группа размеров


На моем форуме - k777 спрашивает:
Каким образом можно для нескольких групп стен, расположенной на разных этажах присоединить группы с размерами?
Всё что требуется, это к одной Группе стен, присоединить группу размеров.
После чего на нужном виде выбрать Группу стен и к ней добавить присоединенную группу размеров.

Unable to display content. Adobe Flash is required.

Или см. ссылку на видео.

понедельник, 3 сентября 2012 г.

Revit - вебинар №3 Вложенные семейства

Дмитрий Чубрик





представляет очередной вебинар,
в этот раз речь идет о Вложенных семействах!

‎23 августа в ГК "ИНФАРС" состоялся очередной вебинар по семействам Revit.Я рассказывал про использование вложенных семейств.Как обычно, обработанный вебинар смотрите на моем канале!Кстати, на следующем вебинаре я расскажу про создание каталога типоразмеров!Следите за обновлениями ;)

Полную запись вебинара смотрите на сайте компании ИНФАРС

вторник, 21 августа 2012 г.

Конкурс "Создай лучшую 3D-модель"



Как принять участие в конкурсе?


Компания CSD cовместно с Autodesk и при поддержке Сообщества пользователей Autodesk предлагают всем желающим испытать уникальную технологию
трехмерной печати и побороться за специальные призы. Конкурс «Создай лучшую 3D-модель» состоится в рамках Autodesk University Russia (AU). Чтобы принять в нем участие, необходимо сделать трехмерный объект на лицензионном ПО Autodesk  и выложить  свою работу на сайте СообществаПринимаются архивы zip, rar, 7zip до 100Мб
Все участники конкурса должны пройти регистрацию, заполнив небольшую анкету.
К участию в конкурсе допускаются только зарегистрированные пользователи сайта Сообщества пользователей Autodesk!

Что получит победитель?


По результатам конкурса будут выявлены 3 победителя, чьи модели воплотятся в реальность с помощью 3D-принтера 3D Systems, который будет представлен СSD в рамках Выставки технологий на конференции AU Russia.

Технические требования к моделям


Участники состязания вправе выбрать любую тему для своей трехмерной модели. Это могут быть детали механических устройств или архитектурные сооружения, элементы ландшафта, спроектированные в рамках решения ваших профессиональных задач. Также мы принимаем на конкурс и бесполезные с практической точки объекты, идеи которых вам подскажет воображение. Тем не менее призываем фантазировать исключительно в рамках технических требований
  • Модель должна представлять собой единый объект
  • Если объектов несколько, они должны быть связаны между собой третьим объектом (например, часть ландшафта).
  • Модель должна содержать только замкнутые объекты
  • Не должно быть мелких топологических элементов сечением менее 1 мм х 2 мм
  • Не должно быть консольных элементов, длина которых превышает поперечное сечение более чем в 5 раз
  • Ограничение по размерам модели до 150х100х100 мм
  • Формат файла модели:STL(монохром), WRML; 3DS; FBX;(цветные)

Кто оценивает работы?


Работы участников будут опубликованы на сайте Сообщества пользователей Autodesk в разделе Конкурс «Создай лучшую 3D- модель».
Победители конкурса определятся путем народного голосования. Однако если любая из выбранных моделей будет частично или полностью не соответствовать техническим требованиям, победителем автоматически будет признан участник, следующий за ней в народном рейтинге.
Каждый участник может прислать на конкурс неограниченное количество моделей.
Прием работ: 20 августа – 16 сентября 2012г.
Голосование: 17 сентября – 21 сентября 2012г.
Награждение: 3-4 октября 2012, Autodesk University Russia, Крокус Экспо. Подробности на сайте www.autodesk.ru/au

Желаем удачи всем участникам конкурса!


При возникновении вопросов, обращаться по электронной почте lesson@autodeskcommunity.org

среда, 8 августа 2012 г.

Revit - плоскость по ТРЕМ точкам

Вопрос на форуме:
Можно ли в ревите построить опорную плоскость по трем точкам, а точки определить с помощью объектной привязки?
Можно создать Адаптивное семейство на базе 3-х точек, и по этим трем точкам натянуть плоскость.

Подробно как это сделать см. ролик:

Unable to display content. Adobe Flash is required.

понедельник, 6 августа 2012 г.

Roof Framing Extensions for Autodesk® Revit® 2013


Интересный обзор нового дополнения Revit 2013

от Никиты Тюкова (Severnik):

Новое бесплатное дополнение для создания стропильных систем
Roof Framing Extensions for Autodesk® Revit® 2013
(доступно по подписке)
Дополнение состоит из двух частей:
1.  Rafter Framing - создает стропила на основе крыши.
2.  Roof Trusses - создает фермы и мауэрлаты на основе крыши и стен.
Скачать файл (PDF) пока сайт не починили можно тут.Прочитать на блоге автора

четверг, 2 августа 2012 г.

Revit 2013 - Урок - Панели для каркасно-щитового дома

















На моем форуме, Sergey_007 предложил интересную тему для урока:
Панели для каркасно-щитового дома
«Панели стыкуются между собой болтами. 3 штуки по высоте, ГКЛ и Фанера прикручивается шурупами... я не стал их чертить, в общем по контуру с опр. шагом. Чтоб можно было этот шаг и отступ контура от внешних габаритов параметризировать. Чтоб можно было создавать спецификации на каждый материал. А ширину панели сделать так, чтоб можно было в проекте дергать за ручки... вот. И еще бы хотелось чтоб тянешь за линию, а шурупчики сами выстраиваются в ряд с определенным шагом, когда зашиваешь перекрытие»

Речь пойдет о так называемых «Канадских домах»



Open publication - Free publishing - More 2013

Фрагмент урока где создается сама панель:



Посмотреть все уроки на сайте

пятница, 13 июля 2012 г.

Визуализация в Revit без теней

Chaser натолкнул меня на такую идею:

Иногда, возникает необходимость, сделать визуализацию части проекта или всего целиком, так чтобы не было резких теней, от солнца или других источников света.

И как всегда такой "кнопки" нет!!!

А что если выставить в Настройках солнца, время на Час ночи (или около того), мы получим как раз ту ситуацию, когда нет источника прямого света, только небо!

Если включить Ренедер, получим абсолютно черную картинку!

НО! Отрегулировав экспозицию, в первую очередь ее Величину, снизив ее примерно до 3-4 единиц (можно посмотреть и другие значения), можно получить желаемый рендер без резких теней!



ИМХО - Такой способ наиболее приемлем для экстерьеров...

четверг, 12 июля 2012 г.

Revit 2013 - некоторые особенности

Не секрет, что в Revit 2013 версии Лестницы, претерпели серьезные изменения!
В сети, можно найти ролики, как работать с новыми инструментами...

А вот то что изменилось еще:



Теперь Переопределение графики для лестниц выглядит иначе! Начиная с 2013 версии, управление такими категориями как Текст и Стрелки, переехало с Категорий модели на закладку Категории аннотаций! Что собственно и логично, но вот для Пандусов все осталось по прежнему!?


Хотя у них и так и так, не отображаются стрелки!?
Может до Пандусов доберутся в следующей версии!?

Вебинар по семействам Revit

Завтра (13.07.2012) состоится второй вебинар по семействам Revit.
Регистрироваться здесь:
http://www.infars.ru/press/actions/vebinar_sem_revit.php

Архитектор, эксперт по внедрению Revit
Один из авторов Русских библиотек для Revit

Основные принципы создания семейств:
Часть 1. Немного теории + шаблоны + описание инструментов.
Часть 2. Параметры.
Часть 3. Алгоритм создания семейств.
Часть 4. Бонус (ответы на вопросы).
Продолжительность 1:12:05

Полную запись вебинара смотрите на сайте компании ИНФАРС

понедельник, 9 июля 2012 г.

Вебинар по спецификациям в Revit

Архитектор, эксперт по внедрению Revit

Продолжительность: 1:12:28

Первая часть вебинара, посвященного приемам работы со спецификациями в Autodesk Revit.
Общие настройки спецификаций


Полную запись вебинара смотрите на сайте компании ИНФАРС

пятница, 15 июня 2012 г.

Revit - некоторые особенности

1. Обратил внимание на такую, "интересную" особенность работы со Штурвалом:
С помощью этого инструмента, если приноровится, удобно настраивать вид "из камеры", совершать облеты и осмотры здания... ну так далее.
Так вот! Если вы настроили вид, не торопитесь нажимать на крестик, в правом верхнем углу Штурвала! Так как все ваши изменения - не сохранены!!! Т.е. при следующем открытии файла проекта, вы увидите тот же ракурс, что получили в первый момент установки камеры!

Если все же хотите увековечить ваш ракурс, Сохраните вид!!!



2. И еще один интересный момент! Касающийся экспорта в растровые картинки:
Если есть необходимость создать очень большие картинки, есть ограничение на размер!!! Это 15000 (пятнадцать тысяч точек). Другими словами если вы скажете, что вам нужна картинка: с размерами по длине 20000, то вы все равно получите картинку, равную по длинной стороне 15000.


НО, можно немножко "схимичить" и получить картинки с большими размерами!

Например: Вам нужна протяженная картинка в одном направлении и не очень большая в другом. Так вот, если в качестве ограничения, указать короткую сторону, разумеется не более 15000, то вторую сторону Ревит рассчитает и оставит такой какой она получается!!!


Но к сожалению, таким способом, нельзя получить "ну очень большие картинки", например: При попытке растрировать картинку с пропорциями, 1/7 (высота = 1 к длине = 7), где я указывал высоту 10000 (десять тысяч точек), мне не двусмысленно сообщили, что такую картинку тоже сделать нельзя...

понедельник, 28 мая 2012 г.

САПРяжение 2012 - Новосибирск & Хабаровск

Новосибирск и Хабаровск САПРяжены!
Было много народу! Что для Новосибирска не удивительно, ведь там САПРяжение проходит второй раз, а в Хабаровске первый! Но не смотря на то, что многие почти ничего не знали про Сообщество, процент зарегистрировавшихся (во втором городе) и пришедших приближался к 80%!!! (180 из 230)

Официальный фото-отчет:


В этот раз мне крупно повезло! Сразу два автора, Андрей Плаксин и Владимир Талапов, подарили мне подписанные экземпляры своих книг:


Обе уже прочитал, пока летал туда и обратно!!!

Про Mental Ray - Андрея Плаксина, отличное справочное пособие как для начинающих так и для опытных пользователей!

Про книгу Талапова В.В. - ИМХО: ОБЯЗАТЕЛЬНА К ПРОЧТЕНИЮ ВСЕМИ, кто хоть какое то имеет отношение к строительству и проектированию! Особенно полезно почитать руководству!!! Часто можно услышать вопрос, как объяснить руководству, зачем нужен BIM!? Так вот, эта книга как раз и есть подробно расписанное руководство для руководства )))

И еще, уже традиционно для Новосибирска были архи-интересные выступления местных пользователей:
Зоя Мишенова про Экотек
"Эта дипломная работа заняла первое место в номинации "Общественные здания" на Всероссийском конкурсе дипломных работ по специальности "Проектирование зданий" 2012" Со слов Талапова В.В.

Проделана интересная и полезная, работа по освоению и внедрению
Autodesk Ecotect Analysis, для расчета акустики зрительтных залов.










Светлана Вальгер про аэродинамику, "Часть аспирантской работы" Со слов Талапова В.В.
Расчет ветровых воздействий с помощью программы:
ANSYS - Simulation Driven Product Development











Обе презентации, я надеюсь, в скором времени пройдут как вебинары!!!

суббота, 5 мая 2012 г.

Revit 2012 - Adaptive component - Вязание на узлах

Недавно увидел вот на такую интересную "архитектуру":

Решил попробовать сделать подобные панели в Revit.
Оказалось, дольше рассказывать чем делать...

четверг, 19 апреля 2012 г.

САПРяжение 2012 - Ростов на Дону

САПРяжение в Ростове началось!

Говорят полный аншлаг!

Хеш-тег в твитере #САПРяжение2012

Как все было, в небольшой "повести" Алексея Кулика

Александр Высоцкий и Антон Диденко ведут прямой репортаж в твитере!

На #Сапряжение2012 в #Ростов пришло более 200 человек!! http://pic.twitter.com/JCKzWECh



#САПРяжение2012 В Ростове аншлаг!http://pic.twitter.com/ld6WQv9z



#САПРяжение2012 Дмитрий ведет параллельную секцию для тех, кто напрямую связан с образованием.



#САПРяжение2012 Андрей открывает Ростов-на-Дону http://pic.twitter.com/23y9p4qL


#САПРяжение2012 Начали тестирование, самые смелые приступили!



#САПРяжение2012 Дядя Сережа предлагает выбрать интересную тему!



#САПРяжение2012 Inventor - выбор тем - тоже полный зал



Официальная фотосъёмка:

вторник, 17 апреля 2012 г.

САПРяжение 2012 - Волгоград

Еще один город САПРяжен!
В этот раз Волгоград!

Устами очевидцев:
Алексей Кулик
Антон Диденко

Фото-отчет:



И еще небольшой отчет в мобильных фото из твитера (хештеги ) :


























На мероприятии проводилась сертификация:
  • Результат сертификации на САПРяжении-38 сдавало.
  • Сдал ОДИН, но два экзамена - 3ds max и Revit.
Поздравляем Кирилла Шекурова

понедельник, 9 апреля 2012 г.

RAC 2012. Ведомости материалов для расчета площади неплоскостных элементов

Дмитрий Чубрик - поделился статьей!
RAC 2012. Ведомости материалов для расчета площади неплоскостных элементов (страница на сайте Сообщества)






При создании рабочей документации архитектурного раздела рассчитывается площадь и объем строительных материалов.
В Revit для этих целей используют «Ведомость материалов». Для «стандартных», плоскостных многослойных конструкций (таких, как стены, перекрытия, кровля) используется обычная ведомость материалов.
Однако, для «неплоскостных» элементов, таких, как балки, колонны, фундаменты, лестницы и т.п., в качестве площади материала рассчитывается площадь всей поверхности.
Что же делать, если, например, нужно рассчитать площадь облицовки проступей и подступенков лестницы?

суббота, 31 марта 2012 г.

САПРяжение 2012 - Казань

Казань снова САПРяжена!
Был аншлаг!
Хэштег в твиттере #AC2012



Сильно порадовало то, что стало гораздо больше MEPовцев!


Фото-отчет:
Традиционное фото с новыми друзьями, жаль фотка не резкая...Может Марат (справа ;-) ) поделится более удачным снимком!?
